iR-ADV C7700シリーズ|仕様(オプション)imageRUNNER ADVANCE DX C7780/C7770/C7765

PAPER HANDLING

8Way・最大10,760枚の大容量給紙、多彩な排紙方式に対応します。

(1)自動原稿送り装置(標準装備)|(2)バッファーパスユニット・M1|(3)中綴じフィニッシャー・AC2|(4)ペーパーフォールディングインサーターユニット・K1※1|(5)手差し給紙(標準装備)|(6)給紙デッキ(標準装備)|(7)給紙カセット(標準装備)|(8)PODデッキライト・C1|(9)多段デッキ・C1|(10)ペーパーデッキユニット・E1
  • ※1
    取り付けにはステイプルフィニッシャー・AC1または中綴じフィニッシャー・AC2が必要です。
  • 写真は、iR-ADV C7780に、「中綴じフィニッシャー・AC2」、「バッファーパスユニット・M1」、「ペーパーフォールディングインサーターユニット・K1」、「PODデッキライト・C1」を装着したものです。

(1)自動原稿送り装置(標準装備)

最大250枚(64g/m2)の原稿を積載可能。両面原稿の表裏を同時に読み込み可能です。

(2)バッファーパスユニット・M1 標準価格67,000円(税別)

ステイプルフィニッシャー・AC1、中綴じフィニッシャー・AC2、ステイプルフィニッシャー・X1、中綴じフィニッシャー・X1を装着する際に必要なユニット。

(3)中綴じフィニッシャー・AC2 標準価格420,000円(税別)

コーナー綴じ、2ヵ所綴じで65枚(90g/m2)、中綴じで20枚(81.4g/m2)ステイプルが可能。針なし/マニュアル綴じにも対応しています。一枚折りにも対応するフィニッシャーです。

(4)ペーパーフォールディングインサーターユニット・K1標準価格900,000円(税別)

Z折りやC折りが可能な紙折り機能とインサーターがセットになっています。

  • 取り付けにはステイプルフィニッシャー・AC1または中綴じフィニッシャー・AC2が必要です。

(5)手差し給紙(標準装備)

最大300枚(64g/m2)の給紙が可能です。

(6)給紙デッキ(標準装備)

1段に最大1,250枚(64g/m2)セット可能です。

(7)給紙カセット(標準装備)

1段に最大680枚(64g/m2)セット可能です。

(8)PODデッキライト・C1 標準価格400,000円(税別)

A3までに対応し、最大4,000枚(64g/m2)セット可能なペーパーデッキです。大判の大量出力ニーズに応えます。

(9)多段デッキ・C1 標準価格980,000円(税別)

最大6,600枚(64g/m2)給紙可能な3段のカセットには「エアアシスト給紙機構」を採用し、搬送部には「重送検知機構(オプション)」も搭載するなど、重送を防ぎ、高速かつ安定した用紙搬送が可能です。コート紙・厚紙・薄紙、定形サイズ・不定形サイズの用紙にマルチ対応※1しています。

  • ※1
    郵便はがき、第二原図、封筒を除く。

(10)ペーパーデッキユニット・E1 標準価格260,000円(税別)

A4までに対応し、最大4,000枚(64g/m2)セット可能なペーパーデッキです。大量出力ニーズに応えます。

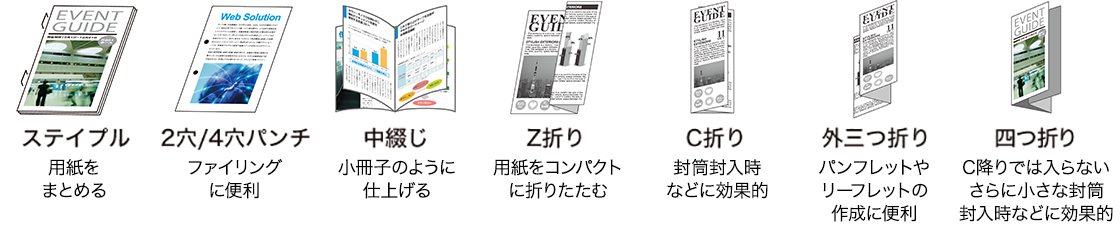

給排紙オプションの機能

  • 詳細仕様については、本ページ下部の各々のオプション仕様をご確認ください。
  コピートレイ・R2 ステイプルフィニッシャー・AC1 中綴じフィニッシャー・AC2+ペーパーフォールディングインサーターユニット・K1 ステイプルフィニッシャー・X1+ペーパーフォールディングユニット・J1 中綴じフィニッシャー・X1+インサーター・N1
針なしとじ 最大可
能枚数
○(5枚※1 ○(5枚※1
マニュアルステイプル 最大可
能枚数
○(65枚※2 ○(65枚※2
ステイプル枚数 最大可
能枚数
○(65枚※2 ○(65枚※2 ○(100枚※3 ○(100枚※3
2穴/4穴パンチ 2/4穴※4 2/4穴※4 2穴※5 2穴※5
中綴じ 最大可
能枚数
○(20枚※6 ○(20枚※7
折りのみ 最大可
能枚数
3枚 5枚
Z折り
トレイ
容量
30枚(A3、B4)、
10枚(A4R)
30枚(A3、B4)、
10枚(A4R)
C折り
トレイ
容量
40枚 40枚
外三つ折り、四つ折り
最大可
能枚数
40枚(外三つ折り)、25枚(四つ折り)
トレイ容量 トレイA 250枚※8 250枚※9 250枚※9 1,500枚※9 1,500枚※9
トレイB 250枚※9 250枚※9 250枚※9 250枚※9
トレイC 3,000枚※9 3,000枚※9 2,500枚※9 2,500枚※9
  • ※1
    52~64g/m2紙使用時。
  • ※2
    52~90g/m2紙使用時。
  • ※3
    52~80g/m2紙使用時。
  • ※4
    2/4穴パンチャーユニット・A1が必要です。
  • ※5
    パンチャーユニット・BE1が必要です。
  • ※6
    52~81.4g/m2紙使用時。
  • ※7
    60~81.4g/m2紙使用時。
  • ※8
    80g/m2紙使用時。
  • ※9
    64g/m2紙使用時。

ペーパーデッキユニット・E1の仕様(オプション)

用紙サイズ A4、B5
用紙坪量 52~256g/m2
給紙容量/給紙段数 4,000枚(64g/m2)×1段
電源 本体より供給
大きさ※1/質量 340mm(幅)×630mm(奥行)×572mm(高さ)/約34kg
本体接続時の占有寸法※2 1,410mm(幅)×937mm(奥行)
  • ※1
    本体装着時。
  • ※2
    コピートレイを伸ばした状態。

PODデッキライト・C1の仕様(オプション)

用紙サイズ 330mm×483mm、305mm×457mm、320mm×450mm(SRA3)、A3、B4、A4、A4R、B5、B5R、A5R、封筒(長形3号、洋形長3号、角形2号)、郵便はがき(はがき/往復はがき/4面はがき)、ユーザー設定サイズ(139.7×148mm~330.2×487.7mm)
用紙坪量 52~300g/m2
給紙容量/給紙段数 4,000枚(64g/m2)×1段
電源 AC 100V、2.4A、50/60Hz 480W以下
大きさ※1/質量 633mm(幅)×686mm(奥行)×574mm(高さ)/約68kg
本体接続時の占有寸法※2 1,703mm(幅)×937mm(奥行)
  • ※1
    本体装着時。
  • ※2
    コピートレイを伸ばした状態。

多段デッキ・C1の仕様(オプション)

用紙サイズ 330mm×483mm、305mm×457mm、320mm×450mm(SRA3)、A3、B4、A4、A4R、B5、B5R、A5R、ユーザー設定サイズ(139.7×182mm~330.2×487.7mm)
用紙坪量 52~300g/m2
給紙容量/給紙段数 2,200枚(64g/m2)×3段
電源 AC 100V、3.7A、50/60Hz 880W以下
大きさ※1/質量 950mm(幅)×797mm(奥行)×1,040mm(高さ)/約155kg
本体接続時の占有寸法※2 2,020mm(幅)×937mm(奥行)
  • ※1
    本体装着時。
  • ※2
    コピートレイを伸ばした状態。

コピートレイ・R2の仕様(オプション)

用紙サイズ/使用可能用紙 コピー仕様に準じる
積載容量 片面:250枚(80g/m2
両面:100枚(80g/m2
大きさ/質量 420mm(幅)×382mm(奥行)×175mm(高さ)※1/約1.1kg
本体接続時の占有寸法※2 1,487mm(幅)×937mm(奥行)
  • ※1
    補助トレイを伸ばしたサイズ。
  • ※2
    手差しトレイを伸ばしたサイズ。

ステイプルフィニッシャー・AC1/中綴じフィニッシャー・AC2の仕様(オプション)

用紙サイズ/
使用可能用紙
用紙サイズ コピー仕様に準ずる
用紙坪量 上トレイ:52~256g/m2
中トレイ:52~256g/m2
下トレイ:52~256g/m2
用紙種類 上トレイ:本体通紙可能メディアすべて
中トレイ:本体通紙可能メディアすべて
下トレイ:本体通紙可能メディアすべて
トレイ容量 上トレイ ノンソート:
A4、B5、A5、A5R、A6R:250枚(64g/m2)、320×450mm(SRA3)、330×483mm、305×457mm、A3、B4、A4R、B5R:125枚(64g/m2
中トレイ ノンソート:
A4、B5、A5、A5R、A6R:250枚(64g/m2)、320×450mm(SRA3)、330×483mm、305×457mm、A3、B4、A4R、B5R:125枚(64g/m2
下トレイ ノンソート:
A4、B5、A5、A5R:3,000枚※1(64g/m2)、320×450mm(SRA3)、330×483mm、305×457mm、A3、B4、A4R、B5R:1,500枚(64g/m2)、A6R:250枚(64g/m2
ステイプル
A4、B5:3,000枚もしくは200部
A3、B4、A4R:1,500枚もしくは100部
針なしとじ時 A4:200部 A3:100部
ステイプル ステイプル可能枚数※2 コーナーステイプル、ダブルステイプル時:
A4、B5:65枚(52~90g/m2
A3、B4、A4R:40枚(52~90g/m2
マニュアルステイプル時:65枚(52~90g/m2
ステイプル位置 コーナーステイプル/ダブルステイプル
中綴じ可能枚数※3 20枚(52~81.4g/m2)(表紙として最大256g/m2までの用紙を1枚含む)
サドル折り(未綴じ)※3 最大3枚(52~105g/m2
針なしとじ※4 最大綴じ枚数 5枚(52~64g/m2)、4枚(65~81.4g/m2)、3枚(82~105g/m2
綴じ可能サイズ A3、A4
用紙種類 薄紙(52~63g/m2)、普通紙(64~105g/m2)、色紙、再生紙、パンチ済み紙
用紙坪量 52~105g/m2
綴じ位置 左上、左下、右上、右下 ※1ヵ所綴じ
シフト可能サイズ 上トレイ:A3、B4、A4、B5
中トレイ:A3、B4、A4、B5
下トレイ:A3、B4、A4、A4R、B5
ステイプル可能サイズ A3、B4、A4、A4R、B5
電源 本体より供給
大きさ/質量 656mm(幅)×623mm(奥行)×1,195mm(高さ)(補助トレイと回転トレイを伸ばしたサイズ)/
約36kg(ステイプルフィニッシャー・AC1)、
約60kg(中綴じフィニッシャー・AC2)
本体接続時の占有寸法※5 1,913mm(幅)×937mm(奥行)
  • ※1
    薄紙の場合は1,500枚
  • ※2
    標準ステイプルカートリッジ装着時。用紙の種類や厚さによってステイプル可能枚数が少なくなることがあります。
  • ※3
    中綴じフィニッシャー・AC2のみ対応。
  • ※4
    針を使わないため、用紙や環境により綴じ力に差が出る場合があります。また、針を使用するステイプルと同等の保持力はありません。
  • ※5
    手差しトレイと補助トレイを最大限伸ばしたサイズ。

ジョガーキット・A1の仕様(オプション)

用紙サイズ ノンソート:A3、B4、A4R、A4、B5R、B5
シフトソート:A3、B4、A4R、A4、B5
用紙坪量 ノンソート:52g/m2~300g/m2
シフトソート:52g/m2~256g/m2
シフト量 A3、B4、A4、B5:20mm
A4R:17mm
電源/最大消費電力 フィニッシャーより供給
大きさ/質量 フィニッシャーに取り付け/約3kg

ペーパーフォールディングインサーターユニット・K1の 仕様(オプション)

用紙サイズ/使用可能用紙 C折り A4R(60~105g/m2
Z折り A3、B4、A4R(60~105g/m2
インサーター 330×483mm、305×457mm、320×450mm(SRA3)、A3、B4、A4、A4R、B5、B5R(60~256g/m2
収容可能枚数 インサーター 100枚(64g/m2
トレイ容量 C折り 40枚
Z折り 30枚(A3、B4)、10枚(A4R)
ステイプルフィニッシャーまたは中綴じフィニッシャーに排出
電源/最大消費電力 AC 100-240V、1.0A、50/60Hz共通
大きさ/質量 662mm(幅)×679mm(奥行)×1,242mm(高さ)/約76kg
本体接続時の占有寸法※1 2,165mm(幅)×937mm(奥行)
  • ※1
    ステイプルフィニッシャー・AC1装着時、手差しトレイと補助トレイを伸ばしたサイズ。

2/4穴パンチャーユニット・A1の仕様(オプション)

用紙サイズ/使用可能用紙 用紙サイズ 2穴:A3、B4、A4、A4R、A5、B5、B5R
4穴:A3、A4
用紙坪量 52~300g/m2
用紙種類 薄紙(52~63g/m2)、普通紙(64~105g/m2)、再生紙、色紙、厚紙(106~300g/m2)、コート紙(106~300g/m2)、エンボス紙、ボンド紙、レターヘッド、インデックス紙
パンチ穴数/穴径 2穴/4穴:6.5mm
パンチ穴間隔 80mm
パンチ屑入れ容量※1 2穴:約10,000枚(64g/m2)、4穴:約5,000枚(80g/m2
電源 フィニッシャーより供給
大きさ/質量 フィニッシャーに内蔵/約2.3kg
本体接続時の占有寸法 フィニッシャーに内蔵
  • ※1
    お使いの環境・紙種・坪量によって異なる場合があります。

ステイプルフィニッシャー・X1/中綴じフィニッシャー・X1の 仕様(オプション)

用紙サイズ/
使用可能用紙
用紙サイズ 基本仕様に準ずる
用紙坪量 本体通紙可能な用紙すべて
用紙種類 本体通紙可能な用紙すべて
トレイ容量 トレイA ノンソート:
A4、B5、A5R:1,500枚相当※1
330mm×483mm、305mm×457mm、320mm×450mm(SRA3)、A3、B4、A4R、B5R、A5:750枚相当
A6R:250枚相当
ステイプル:A4、B5:1,500枚相当もしくは100部
A3、B4、A4R:750枚相当もしくは50部
トレイB ノンソート:
A4、B5、A5R:250枚相当
A3、B4、A4R、A5、A6R、B5R:125枚相当
330×483mm、305×457mm、320×450mm(SRA3):30枚
トレイC ノンソート(カスケード積載時):
A4、B5:2,500枚相当
ノンソート(ランダム積載時):
A4、B5、A5R:1,500枚相当
330mm×483mm、320mm×450mm(SRA3)、305mm×457mm、A3、B4、A4R、B5R、A5:750枚相当
A6R:250枚
ステイプル:
A4、B5:1,500枚相当もしくは100部
A3、B4、A4R:750枚相当もしくは50部
中綴じ部※2 最大積載量:25部(サイズ・束枚数により異なる)
ステイプル ステイプル可能枚数 A4、B5:100枚(80g/m2
A3、B4、A4R:50枚(80g/m2
ステイプル位置 コーナーステイプル/ダブルステイプル
中綴じ可能枚数※3 20枚(81g/m2)(表紙として最大300g/m2までの用紙を1枚含む)
シフト可能サイズ A3、B4、A4、A4R、B5
電源/最大消費電力 100-240V、50/60Hz、2.8A 311W以下(ステイプルフィニッシャー・X1装着時、パンチャーユニット・BE1を含む)、384W以下(中綴じフィニッシャー・X1装着時、パンチャーユニット・BE1およびインナートリマー・A1を含む)
大きさ※4/質量 782mm(幅)×765mm(奥行)×1,040mm(高さ)(ステイプルフィニッシャー・X1)、896mm(幅)×765mm(奥行)×1,040mm(高さ)(中綴じフィニッシャー・X1)/約64kg(ステイプルフィニッシャー・X1)、約110kg(中綴じフィニッシャー・X1)
本体接続時の占有寸法※5 2,039mm(幅)×937mm(奥行)(ステイプルフィニッシャー・X1装着時)、
2,153mm(幅)×937mm(奥行)(中綴じフィニッシャー・X1装着時)
  • ※1
    薄紙の場合は高さ97mm以下または 750枚
  • ※2
    中綴じフィニッシャー・X1のみ対応。
  • ※3
    用紙の種類や厚さによってサドル可能枚数が少なくなることがあります。
  • ※4
    補助トレイを伸ばしたサイズ。
  • ※5
    手差しトレイと補助トレイを最大限伸ばしたサイズ。

インサーター・N1の仕様(オプション)

用紙サイズ/使用可能用紙 用紙サイズ A3、B4、A4、A4R、B5、B5R、330×483mm、305×457mm、320×450mm(SRA3)、ユーザー設定サイズ(182×182mm~330.2×487.7mm)
用紙坪量 52~300g/m2
用紙種類 薄紙(52~63g/m2)、普通紙(64~105g/m2)、厚紙(106~300g/m2)、色紙、再生紙、インデックス紙、エンボス紙、パンチ済み紙、第2原図、ボンド紙、レターヘッド、コート紙(106~300g/m2
収容可能枚数 インサーター 上段/下段 200枚(64g/m2)×2
電源/最大消費電力 AC 100-240V、1.0A、50/60Hz共通/120W以下
大きさ/質量 746mm(幅)×793mm(奥行)×1,407mm(高さ)/約61kg
本体接続時の占有寸法※1 2,494mm(幅)×937mm(奥行)
  • ※1
    中綴じフィニッシャー・X1装着時、手差しトレイと補助トレイを最大限伸ばしたサイズ。

ペーパーフォールディングユニット・J1の仕様(オプション)

用紙サイズ/使用可能用紙 Z折り A3、B4、A4R(52~105g/m2
内3つ折り A4R(52~105g/m2
外3つ折り A4R(52~105g/m2
4つ折り A4R(52~90g/m2
中折り A4R(52~105g/m2
トレイ容量 Z折り A3、B4:30枚、A4R:10枚
(ステイプルフィニッシャー・X1または中綴じフィニッシャー・X1に排出時)
内3つ折り 40枚
外3つ折り 40枚
4つ折り 25枚
中折り A4R:10枚
(ステイプルフィニッシャーまたは中綴じフィニッシャーに排出時)
電源 フィニッシャーより供給
大きさ/質量 336mm(幅)×793mm(奥行)×1,190mm(高さ)/約71kg
本体接続時の占有寸法※1 2,494mm(幅)×937mm(奥行)
  • ※1
    中綴じフィニッシャー・X1装着時、手差しトレイと補助トレイを最大限伸ばしたサイズ。

インナートリマー・A1の仕様(オプション)

用紙サイズ/使用可能用紙 用紙サイズ 中綴じ対応サイズすべて
用紙坪量 52~300g/m2
用紙種類 中綴じ対応紙種すべて
断裁幅 2~20mm
くず受け容量 約1,500枚(80g/m2、切り幅20mmカット時)
電源 フィニッシャーより供給
大きさ/質量 フィニッシャーに内蔵/約32kg
本体接続時の占有寸法 フィニッシャーに内蔵

パンチャーユニット・BE1の仕様(オプション)

用紙サイズ/
使用可能用紙
用紙サイズ 2穴:A3、B4、A4、A4R、A5、B5、B5R
用紙坪量 52~256g/m2
用紙種類 薄紙(52~63g/m2)、普通紙(64~105g/m2)、色紙、再生紙、厚紙(106~256g/m2)、コート紙(106~256g/m2)、ボンド紙、レターヘッド、タブ紙
パンチ穴数/穴径 2穴:6.5mm
パンチ穴間隔 80mm
パンチ屑受け容量※1 2穴:約10,000枚(64g/m2
電源 フィニッシャーより供給
大きさ/質量 フィニッシャーに内蔵/約4kg
本体接続時の占有寸法 フィニッシャーに内蔵
  • ※1
    お使いの環境・紙種・坪量によって異なる場合があります。
